KS102-2型超聲體模（眼科B超檢測適用檢測裝置）
KS102-2型超聲體模一般適用于工作頻率在30-35MHz以下Ｂ超設備的性能檢測。
KS102系列檢測裝置的基本結構和技術特性

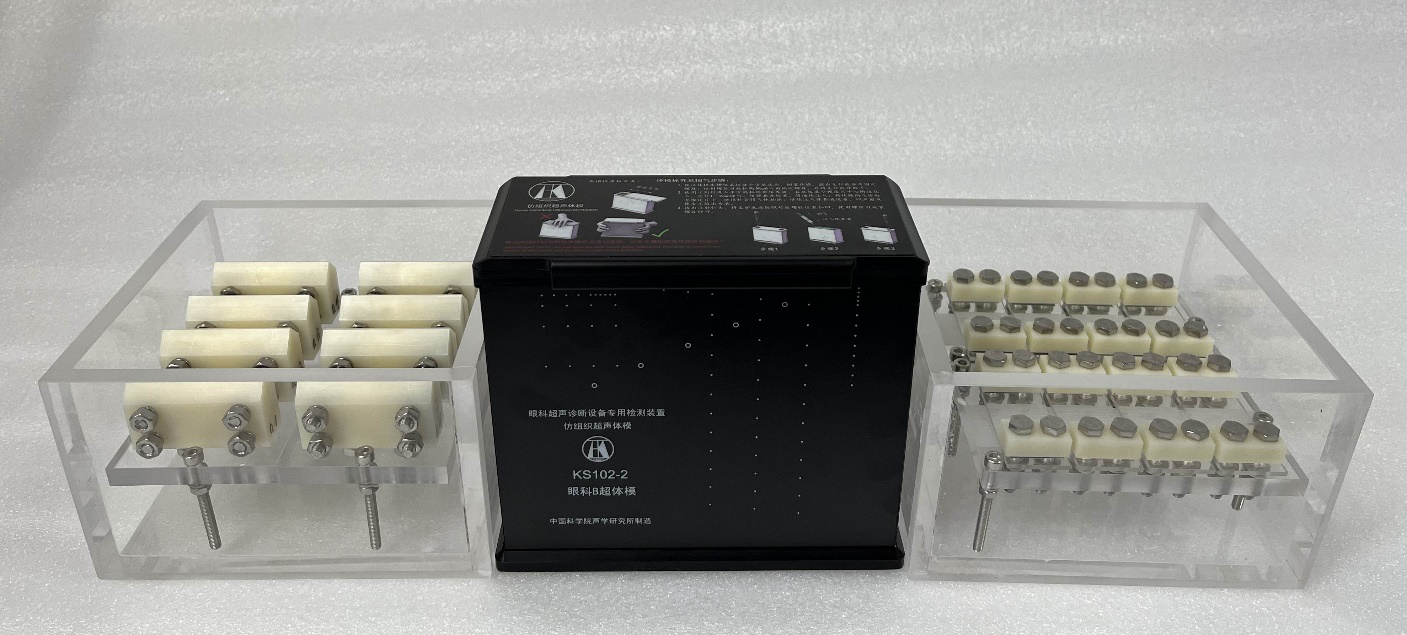

KS102型檢測裝置包括仿組織超聲體模(中間)和空間分辨力試件兩大部分，試件又有軸向(右側)與側向(左側)之分，如上圖所示。
(一)仿組織超聲體模(KS102-2)
1．內部結構
(1)標準媒質
在四壁和底板、聲窗圍成的六面體空腔內充有TM材料作為標準媒質。
(2)線靶系統
在TM材料內嵌埋有尼龍線靶4組，包括：
(a)盲區靶群：共含靶線5條，所在深度(與聲窗距離)分別為1，2，3，4，5mm；
(b)縱向線性靶群：共含靶線3組，每組12條，所在深度(與聲窗距離)從 5 mm、7.5mm、10mm起，每間隔10mm一根靶線。
(c)橫向線性靶群（橫向幾何位置精度靶群）：所在深度(與聲窗距離)為5mm、10mm、20mm和40mm。5mm深處橫向靶群共含靶線10條，相鄰靶線間距分別為2mm和5mm；10mm、20mm和40mm深處橫向靶群各含靶線4條，相鄰靶線間距為10mm；
(d)縱向幾何位置精度靶群：共含靶線13條，所在深度(與聲窗距離)從 2 mm起，每間隔2mm一根靶線，排布5條靶線；隨后每間隔5mm一根靶線，排布8條靶線。
(3)仿囊結構
直徑2mm圓柱：5個，軸線與靶線平行，分別位于10、20、30、40、50mm深度處；
2．技術指標
(1)TM材料
聲 速：(1540±10)m/s
聲衰減系數：(0.5±0.05) dB/cm/MHz
(2)尼龍線靶
靶 線 直 徑：(0.3±0.02)mm
幾何位置公差：±0.1mm
(二)軸向分辨力試件
1．結構形式
軸向分辨力試件的單件結構如圖3所示。測量所用不同尺寸的“間隙”系借助水平放置的薄塑料片層隔成，當其中充以聲速為1540m/s的液體時即呈標準狀態。間隙上方為2.0mm左右厚高透聲塑料片，下方為10mm厚有機玻璃板，有機玻璃板下表面開有溝槽，用以減弱有機玻璃板后界面的回波。
該試件中所有金屬件均為不銹鋼材質。外殼用有機玻璃板加工粘接而成。內部橫向尺寸剛好容納一個試件，在深度方向，觀測對象(間隙)上方尺寸不小于眼科B超的掃描深度。
2．技術指標
“間隙”個數：8
“間隙”數值：0.05，0.1，0.2，0.3，0.4，0.5，0.6.，0.7mm
“間隙”公差：<10%
(三)側向分辨力試件
1．結構形式
側向分辨力試件中的單件結構如圖4所示。測量所用的不同尺寸“間隙”借助于豎直放置的薄塑料片層隔成，當其中充以聲速為1540m/s的液體時即呈標準狀態�！伴g隙”兩側為10mm厚高分子塑料板，每塊的上表面均向外切成45°斜坡，以消除原路回波。為讓兩種分辨力的測量對象處于同一高度，在軸向分辨力試件的有機玻璃板下方裝有三條金屬“腿”。
該試件中所有金屬件均為不銹鋼材質。外殼用有機玻璃板加工粘接而成。內部橫向尺寸剛好容納兩組單件，在深度方向，觀測對象(間隙)上方尺寸不小于眼科B超的掃描深度。
2．技術指標
“間隙”個數：8
“間隙”數值：0.1，0.2，0.3，0.4，0.5，0.6，0.7，0.8mm
“間隙”公差：<10% |
